底座+气缸-S2PP“250Nm”

作者: 发布时间:2015-07-28 04:57:32 阅读数:1535
产品介绍 / Product introduction
底座固定气缸式平衡臂,S2PP系列的平衡臂可以根据工具的重量和扭矩来选择需要单气缸式或者双气缸式,可抵消反冲力为250Nm。

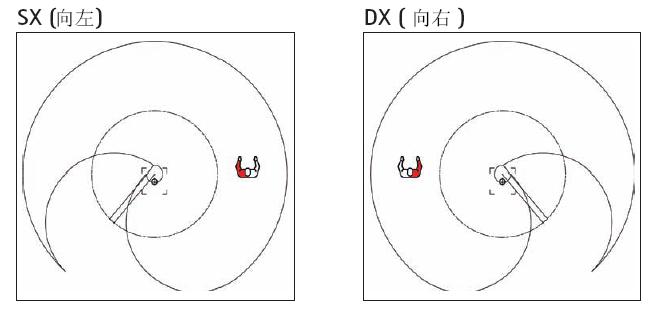

单气缸平衡臂性能及尺寸
型号
平衡力
2bar
3bar
4bar
5bar
6bar
7bar
S2PP111414000
/Kg
7 Kg
27 Kg
38 Kg
49 Kg
60 Kg
D2PP111414000
S2PP221414000
/ Kg
4Kg
21 Kg
29.5 Kg
37 Kg
46 Kg
D2PP221414000
S2PP331414000
/ Kg
2 Kg
9.5 Kg
16.5Kg
24.5 Kg
32.5 Kg
D2PP331414000
型号
吊杆长度
mm
臂长度
mm
气缸直径
Φ
扭矩限值
Nm
垂直杆
有效垂
直冲程mm
S2PP111414000
800
800
80
250
40х40
1030
D2PP111414000
S2PP221414000
1000
1000
80
250
40х40
1285
D2PP221414000
S2PP331414000
1200
1200
80
250
40х40
1540
D2PP331313000
双气缸式平衡臂性能及尺寸
型号
平衡力
2bar
3bar
4bar
5bar
6bar
7bar
S2PP111424000
/ kg
14 kg
52 kg
60 kg
60 kg
60 kg
D2PP111424000
S2PP221424000
/ kg
8 kg
42.5 kg
59 kg
60 kg
60 kg
D2PP221424000
S2PP331424000
/ kg
4 kg
19 kg
33 kg
49 kg
60 kg
D2PP331424000
型号
吊杆长度
mm
臂长度
mm
气缸直径
Φ
扭矩限值
Nm
垂直杆
有效垂
直冲程mm
S2BP111424000
800
800
80
250
40х40
1030
D2BP111424000
S2BP221424000
1000
1000
80
250
40х40
1285
D2BP221424000
S2BP331424000
1200
1200
80
250
40х40
1540
D2BP331424000
可选配件:
底座固定装置(标准)   S2PP…/D2PP….                  水平旋转腕:PG0410000
墙壁固定装置          S2FP…/D2FP….                  旋转工具主轴腕:PA0410000
轨道固定装置          S2VP…/D2VP….                  工具支撑夹:MS0410000
(购买这种平衡臂时附有一垂直杆)    A14000000/A2400000   水平-垂直旋转腕:PP0410000
垂直轴气动制动器      F24P11400                       编码器支撑夹叉:E11000000/E1200000
旋转轴气动制动器      G20P11400                       仪器支架:S0000000
垂直固定腕:PFV400000/PFV4000003                                    24Lock气动水平旋转腕:PL0420000/ PL0421000
垂直旋转腕:PGV400000/PGV400003                                     24Lock手动水平旋转腕:PL0410000/ PL0411000
                                                                                             24Lock旋转腕:PBV400000
相关的单独配件性能请参考相关页面或向我司技术人员索取。
