MRP系列

MRP170

作者: 发布时间:2019-06-25 03:01:54 阅读数:350
产品介绍 / Product introduction

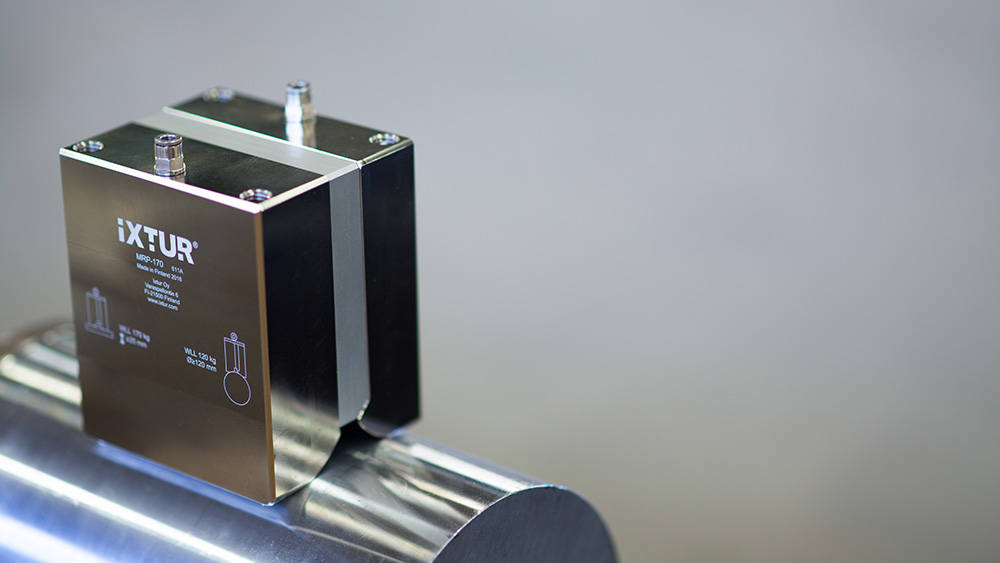

Ixtur MRP-170气动磁铁是一种气动控制的永磁体, 适用于不同形状的夹持部件。紧凑的尺寸与高夹持力相结合, 使其在各种应用中用途广泛, 包括: 提升机、夹持器、夹具、生产自动化、机器人解决方案、模具末端等。


  MRP-170能够处理圆形和扁平的零部件,解决通用型磁铁抓爪的疑难问题。

  如果压缩空气丢失, ixtur 磁铁不会改变其磁状态, 例如在软管损坏或压缩机出现故障的情况下。此功能为物料搬运提供了可靠性和安全性。

 不同于真空起吊的解决方案、 IxturMRP-170也可以处理多孔材料。磁体消耗的空气比真空夹持器更少,因为压缩空气仅用于磁体的开和关。 MRP-170 可以处理由钢或铸铁制成的实心和多孔材料、扁平和圆形部件。

Ixtur MRP-170 气动磁铁的主要特征:
1、免维护
2、良好的尺寸/夹紧力比
3、夹持力:
平面上: 5.0 KN( 170 kg的 WLL 安全系数 3 )
材料厚度: 25 mm
圆面: 3.5 KN( 120 kg的 WLL 安全系数 3 )
物料直径:≥ 120 mm
4、持久耐用的构造
5、可安装在任何方向。
6、可处理钢和铸铁材质的多孔和圆形的部件
7、可用于多种不同厚度的材料



TECHNICAL SPECIFICATIONS

提升

能力(WLL

[kg]

吸力

[kg] [kN]

最大残余吸力

[kg]

尺寸

L x W x H

[mm]

Weight

重量

[kg]

操作温度[ºC]

压缩空气工作范围

[bar]

排气管直径[mm]

最小循环时间

[s]

平面:170

510

5.0

MRP-170:  7

MRP-170K: 3



103 x 120 x 140



11



0-50



5-8



6.0



     < 1

圆形: 120

360

3.5



残余吸力:残余夹持能力,即当磁体断开时的夹持能力,基于吸附部件的材料和结构而变化。


MRP-170在极端情况下,可保持30公斤以上的零件,只要该零件在接通到断开后继续保持与磁体的接触,剩余容量最大。


MRP -170K:是一个减少残余吸力的型号,表面平坦为3公斤极端情况下为8kg

P-170带提升适配器圆形工件最小直径为25mm

   可用于各种应用:提升,机器人夹持器,工业自动化等

如果残余吸力对应用至关重要,则建议使用实际部件进行预测试。
