MAP系列

MAP-6 & MAP-40

作者: 发布时间:2019-06-25 03:07:49 阅读数:1040

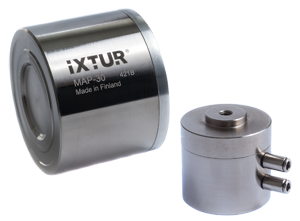

MAP-6 & MAP-40
上一产品 暂无
产品介绍 / Product introduction

MAP-6和MAP-40都是气动控制的永久磁铁,它具有极好的尺寸/夹紧力比和极低的残磁。 紧凑的尺寸结合了高夹持力使其用途广泛用于各种应用,包括:升降机、机械手夹持器、固定装置、生产自动化等。

如果压缩空气丢失,Ixtur MAP系列的气动磁体不会改变其磁性状态 - 例如,在管道损坏或压缩机发生故障时。此功能为物料搬运提供了可靠性和安全性。

与真空提升解决方案不同,Ixtur MAP系列磁体还可以处理多孔材料。与真空夹持器相比,磁体消耗的空气要少得多,因为压缩空气仅用于打开和关闭磁铁。MAP-40 是在较粗糙的表面上抓握时的最佳选择,例如铸铁制成的部件。

Ixtur MAP系列气动磁铁主要特征:

1、免维护

2、极好的大小/夹紧力比

3、夹持力:

      MAP-6 : 177 N (WLL 6公斤以安全因素3)
    MAP-40 : 1177 N (WLL 40公斤以安全因素3)

4、极低的残余磁性,即夹持力磁铁的状态

5、持久耐用的构造

6、可处理多孔材料或安装在任何方向

7、可用于多种材料厚度

技术规格

型号

承载能力

[kg]

夹持能力

[kg] [N]

最大残余量

[kg]

重量

[kg]

尺寸Ø x H [mm]

气管外径[mm]

工作温度

[ºC]

工作气压范围

[bar]

最小周期时间

[s]

MAP-6

6

18

177

0.03

0.19

35 x 35

4.0



0 … 50



5 … 8



< 1

MAP-40

40

120

1177

0.20

0.95

65 x 50

6.0


*   plate thickness ≥ 4 mm

**  plate thickness ≥ 8 mm

提升能力是确定一个安全系数为 3


磁铁可以处理穿孔材料, 它们可以用于任何需要的方向所以有可能处理各种形状和角度的物体

通过上述材料厚度可以获得额定夹持能力。磁铁可与较薄的材料一起使用, 请参阅右侧的图, 以容纳不同材质厚度的抓取容量。所给的夹持能力适用于低碳钢 (S355)。MAP-40 为具有隙

或粗糙表面的铸铁应用进行了优化

     压缩空气要求: 水分离、微粒过滤器≤ 5 µm
