MAP系列

MAP-120R & MAP-180

作者: 发布时间:2019-05-16 11:50:06 阅读数:736

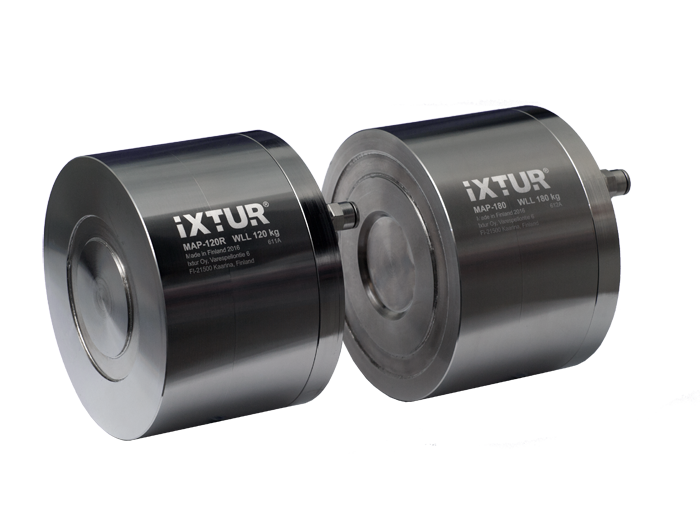

MAP-120R & MAP-180
暂无 下一产品
产品介绍 / Product introduction

Ixtur MAP-120R 和 MAP-180 是气动控制的永磁体, 具有优异的尺寸/夹持力比和极低的残余夹持能力。紧凑的尺寸与较高的夹持力相结合, 使其在各种应用中具有通用性, 应用包括: 提升机、机器人夹持器、夹具、生产自动化等。

Ixtur MAP系列气动磁铁当压缩空气停止供应的时候并不会改变它们的磁性状态——例如,当气管损坏或压缩机的故障,这个特性为正在搬运途中的材料处理提供了可靠性和安全保障性。

MAP-180 提供了最大的夹持力且应用于表面平坦的零部件, 可以完全覆盖磁铁的夹持表面。MAP-120R 的夹持表面针对未能完全覆盖磁铁的整个夹持表面 (例如气缸、管道和形状不规则的物体) 进行了优化。

与真空提升的解决方案不同, Ixtur 磁体手柄也有穿孔材料。与真空夹持器相比, 磁体消耗的空气明显较少, 因为压缩空气仅用于开关磁铁。MAP-120R 是夹住粗糙表面 (例如铸铁零件) 时的最佳选择。

Ixtur MAP120R和MAP-180主要特征:

1、免维护
2、紧凑且美观的外形尺寸/具有极好的夹紧力比
3、夹持力:
MAP-120R应用在平面材料上的提升能力:3.53 KN( 120 kg在安全系数为3的抓取能力 )
MAP-120R应用在气缸的提升能力:2.06 KN(70 kg在安全系数为3的抓取能力)
MAP-180 :5.30 KN(180 KG在安全系数为3的抓取能力
4、低残留的夹紧力,即夹紧力在磁体的关闭状态
5、持久耐用的构造
6、可安装在任何方向。
7、手柄也有多孔材料
8、可用于多种材料厚度

TECHNICAL SPECIFICATIONS

型号

提升能力

[kg]

吸力

[kg] [kN]

最大残余吸力[kg]

重量

[kg]


Ø xH

[mm]

排气管直径

[mm]

工作温度

[ºC]

压缩空气范围

[bar]

最小

循环时间

[s]

MAP-120R

平面: 120

360

3.53















圆形: 70

210

2.06

6

5.8

120 x 82

6.0

0-50

5 -8

< 1

MAP-180

平面

180

540

5.30

*扁平材料厚度≥ 25 mm

**圆形材料直径 ≥240mm

提升能力(WLL)的安全系数为3

标称吸力可通过上述材料的厚度来获得

磁体可与较薄的材料一起使用,请参阅右边的图以掌握不同材料的承载能力

给出的吸力对低碳钢(S355)是有效的

MAP-120 R的吸附表面被优化为不完全覆盖磁体的整个

吸附表面的部件,例如圆柱体、管道和不规则形状的物体

压缩空气的要求:水分离器

颗粒过滤器 ≤ 5 µm
